Le problème se pose simplement et ne nécessite que des accessoires élémentaires:

Un carré de papier

Une paire de ciseaux

Un crayon

Une règle

Un compas

La question est de savoir si à l'aide de ces seuls instruments, il est possible de découper un carré en portions... permettant, en les recomposant, de former 3 carrés de plus petites dimensions.

En remplaçant le 3 par un 4 ou un 2, des réponses au problème posé sont quasi immédiates:

Pour recomposer un carré en 2 carrés, il suffit de faire apparaitre le carré central en reliant les milieux de ses cotés, et les quatre triangles rectangles externes  se réorganisent en un second carré de mêmes dimensions.

Le problème de la trisection est nettement plus ardu mais pas impossible, contrairement à celui de la quadrature du cercle, par exemple.

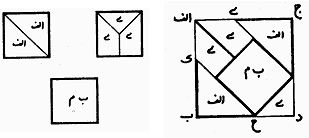

Le problème a été traité par Abu'l Wafa (940,998) pour répondre aux besoins du zellige. Les artisans de l'époque utilisaient des techniques de découpe. Celles-ci étaient très efficaces mais pas exactes d'un point de vue mathématique. Abu'l Wafa proposa une solution exacte  avec un morcellement du carré initial en 9 morceaux.





La construction est détaillée dans cet article (lire les commentaires pour la référence du problème inverse et historique).

Cette figure est à mettre en relation avec le motif suivant présent à la mosquée d'Ispahan en Iran:





Ce qui est intéressant avec la trisection d'Abu'l Wafa c'est qu'il s'agit d'un cas particulier de découpage de carré que l'on peut généraliser, en apportant en passant une démonstration originale du théorème de Pythagore. C'est ce qu'a montré Henry Perigal. Il a démontré que quelque soit la dimension du carré central, que l'on placera à l'extérieur de l'un des cotés droits du triangle rectangle, il est possible de réaliser le découpage d'un carré dont le coté est l'hypothénuse, en reconstituant le deuxième carré adossé à l'angle droit. Il fut tellement heureux de cette découverte qu'il la fit inscrire sur sa tombe.











Three Hinged Dissections of Squares from the Wolfram Demonstrations Project by Izidor Hafner

Perigal résolut aussi le problème de la trisection du carré comme le montre l'animation suivante à partir du problème inverse: Comment former un carré à partir de trois carrés identiques?

Perigal's Three-Squares-to-One Dissection from the Wolfram Demonstrations Project by Izidor Hafner



Le problème de la trisection du carré fit bien d'autres adeptes qui construirent des solutions toutes plus originales les unes que les autres. Lucas, Yoshigahara et Frederickson s'y collerent.

En fait le découpage du carré en des carrés plus petits relève presque de l'art. Il est possible de se fixer des contraintes de plus en plus fortes:

minimisation du nombre de pièces

pièces de même aire

généralisation de la technique

C'est le résultat auquel est parvenu Christian Blanvillain aidé de Janos Pach. Leur solution comporte 6 pièces de même aire et donne une infinité d'autres possibilités par glissement.

Le début du raisonnement de C. Blanvillain et J. Pach démarre sur une solution fausse utilisée par les artisans avant Abu'l Wafa.



L'erreur commise est d'environ 1,7%, ce qui justifie pleinement son utilisation par les artisans du Xème siècle.

L'idée est de rompre la parfaite symétrie de la bande centrale, de la décaler, de faire glisser le carré central et d'utiliser une symétrie centrale:





































Tous les points utiles au tracé s'obtiennent à la règle et au compas.





La recomposition des 3 carrés se fait de la façon suivante:





L'historique de la trisection du carré et les explications de celle de Christian Blanvillain sont détaillées dans un article qu'il a déposé sur Arxiv.

Images sauf gif animé: C. Blanvillain
Animation gif: O. Leguay et fichier original ICI



J'espère que n'avez pas oublié.... aujourd'hui c'est l'anniversaire de la mort de Mohammad Abu'l-Wafa Al-Buzjani décédé le 15 juillet 998 à Bagdad...

Et vous le connaissez tous bien sûr, non? Quelle chance, voilà un petit rappel tiré d'une belle page sur l'algèbre des années 830 à 1637 d'Olivier Thill : ICI

Mohammad abu'l-Wafa al-Buzjani (940-998) est un astronome perse qui vient travailler à Bagdad au service du calife Adud ad-Dawlah qui règne de 949 à 983. Il est l'un des rares musulmans à s'intéresser aux nombres négatifs, probablement parce qu'il utilise l'algèbre pour des problèmes de comptabilité (dont les dettes) et pas seulement pour des problèmes de géométrie !

Voilà les élements principaux de son travail ( je n'ai pas traduit, ça fait un peu réviser l'anglais ) :

Part I: On ratio (fractions are represented as made from the "capital" fractions 1/2, 1/3, 1/4, ... ,1/10).
Part II: On multiplication and division (arithmetical operations with integers and fractions).
Part III: Mensuration (area of figures, volume of solids and finding distances).
Part IV: On taxes (different kinds of taxes and problems of tax calculations).
Part V: On exchange and shares (types of crops, and problems relating to their value and exchange).
Part VI: Miscellaneous topics (units of money, payment of soldiers, the granting and withholding of permits for ships on the river, merchants on the roads).
Part VII: Further business topics.

Abu'l-Wafa  se distingue aussi pour avoir été  le premier à utiliser la "fonction" tangente et  pour avoir réalisé des tables de sinus et de tangentes avec des intervalles de 15 '.

Et n'oublions qu'en ces temps reculés, la bibliothèque de Bagdad comprenait un million d'ouvrages alors que celle de Rome n'en comptait que quelques milliers!

Intéressant non ?
